Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | búa dth, bit DTH, thanh khoan DTH | Màu sắc: | Đen hoặc Tùy chọn |
|---|---|---|---|
| Áp suất không khí: | 10-25 thanh | Ứng dụng: | khai thác mỏ, khoan đá, nổ mìn |
| Hình dạng khuôn mặt: | phẳng, lồi, lõm | Chiều kính: | 3"-12" |
| chủ đề kết nối: | API 2 3/8"" quy định API 6 5/8" | Kích thước: | 10 1/2", 11", 11 1/2" 12", 13" |
| Làm nổi bật: | Bit nút DTH,Atlas copco dth bit |
||
Công cụ khoan DTH DTH búa DTH DTH khoan bit DTH DTH thỏi khoan
Thông số kỹ thuật sản phẩm: DTH hammer
| OP 34, COP 44, COP 54, COP 64 vàng, COP 64, COP 84L, COP 84 búa | |||||||
| Đòn búa | COP 34 | COP 44 | COP 54 | COP 64 vàng | COP 64 | COP 84L | COP 84 |
| Loại | Phần không. | Phần không. | Phần không. | Phần không. | Phần không. | Phần không. | Phần không. |
| Tiêu chuẩn | 9703-03-00 | 9704-03-00 | 9705-03-00 | 9706-5-30 | 9706-05-00 | 9708-8-8 | 9708-08-00 |
| 9705-05-00 | |||||||
| Q | 9703-3-4 | 9704-3-4 | 9705-3-4 | 9706-05-34 | 9706-5-4 | ||
| 9705-5-4 | |||||||
| QHD | 9705-03-06 API Reg | 9706-05-06 API Reg | |||||
| 9705-05-06 API Reg | 9706-05-36 API Reg | ||||||
| 9706-07-36 API IF | |||||||
| WHD | 9705-03-20 (API Reg) | ||||||
| Chiều dài thực tế | 954 mm | 958 mm | 1069 mm | 1163 mm | 1213mm | 1230 mm | 1323 mm |
| Chiều kính bên ngoài | 83.5 mm | 98 mm | 120 mm | 142 mm | 142 mm | 160 mm | 178 mm |
| Độ kính bên ngoài HD | 126 mm | 146 mm | 146 mm | ||||
| Trọng lượng búa | 27 kg | 38 kg | 57 kg | 96 kg | 95 kg | 139 kg | 158 kg |
| Trọng lượng búa HD | 67 kg | 109 kg | 109 kg | ||||
| Kích thước bit khuyến cáo | 95-105 mm | 110-125 mm | 134-152 mm | 156-178 mm | 156-178 mm | 191-219mm | 203-254 mm |
| Rec. bit size HD búa | 140-152 mm | 165-178 mm | 165-178 mm | ||||
| Rít dao. | COP 34 (Secoroc 3.5") | IR340A | IR350R | IRQL60 | IR 360 alt. Nhiệm vụ SD6/ 53-15 | Nhiệm vụ SD8/ 63-15 | IR380 |
| Các chủ đề phụ trên cùng | 2 3 / 6 API Reg. | 2 3 / 6 API Reg | 2 3 / 6 API Reg | 3 1 / 2 API Reg | 3 1 / 2 API Reg | 4 1 / 2 API Reg | 4 1 / 2 API Reg |
| 3 1 / 2 API Reg | 3 1 / 2 API IF | ||||||
| Chìa khóa phẳng | 65 mm | 65 mm | 65 mm | 102 mm | 102 mm | 120 mm | 140 mm |
| 95 mm | |||||||
| Chìa khóa phẳng HD | 95 mm | ||||||
| 102mm | |||||||
| Áp suất làm việc | 6-25 bar (87-360 psi) | 6-25 bar (87-360 psi) | 6-25 bar (87-360 psi) | 6-30 bar (87-430 psi) | 6-25 bar (87-360 psi) | 6-25 bar (87-360 psi) | 6-20 bar (87-290 psi) |
Các bit DTH
| Chiếc búa inch | Chiều kính bit | Chân | |
| Phương pháp đo | Inch | ||
| " | 64mm-70mm | 2 1/2"-2 3/4" | BR1 |
| 2" | 70mm-95mm | 2 3/4"-3 3/4" | MACH20/BR2 |
| 3" | 90mm-102mm | 3 1/2"-4" | COP32/COP34/MACH303 M30/DHD3.5/BR3 |
| 4" | 105mm-152mm | 4 1/8 "-6" | COP44/DHD340/MACH44 SD4/M40/QL40 |
| 5" | 133mm-165mm | 5 1/4"-6 1/2" | COP54/DHD350R/MACH50 SD5/M50/QL50/BR5 |
| 6" | 152mm-254mm | 4 1/8 "-10" | COP64/DHD360/SD6 M60/QL60/Bulroc BR6 |
| 8" | 203mm-330mm | 8"-13" | COP84/DHD380/SD8 QL80/M80 |
| 10" | 254mm-380mm | 10"-15" | SD10 NUMA100 |
| 12" | 305mm-508mm | 12"-20" | DHD1120/SD12 NUMA120/NUMA125 |
Các đặc điểm của DTH Button Bit áp suất cao:
1.Bản cấp năng lượng tối đa cho khoan khoan, tốc độ khoan nhanh và tiêu thụ không khí thấp do cấu trúc bên trong của búa HD DTH được thiết kế theo lý thuyết khoan đá mới nhất.
2Hiệu suất mượt mà và tuổi thọ dài của búa DTH loạt HD do vật liệu thép hợp kim chất lượng cao và công nghệ chế biến tiên tiến được thích nghi.
3Tỷ lệ vấn đề thấp và dễ bảo trì do cấu trúc bên trong của búa đơn giản, đáng tin cậy và dễ dàng lắp ráp và tháo rời.
4.Dễ dàng rời khỏi búa do sợi nhiều đầu kết nối chuck và xi lanh của búa.
5- Giao dịch với ống DTH bit và ống dill được sản xuất bởi Atlas copco và Ingersoll-rand.
Chọn hình mặt bit:
1Thả trung tâm bit.
Đối với tỷ lệ thâm nhập cao trong hình thành đá mềm đến trung bình cứng và nứt. áp suất không khí thấp đến trung bình. Kiểm soát độ lệch lỗ tối đa.
2Mặt cong.
Mặt bít ứng dụng toàn diện đặc biệt cho các hình thành đá cứng trung bình và đồng nhất. Kiểm soát lệch lỗ tốt và khả năng rửa tốt.
3Mặt tròn.
Đối với tỷ lệ thâm nhập cao trong mềm đến trung bình cứng với áp suất không khí thấp đến trung bình.nhưng kiểm soát độ lệch lỗ kém.
4. Double Gauge Face
Loại hình mặt này phù hợp với tỷ lệ thâm nhập nhanh trong các thành phần đá trung bình đến cứng.
5. mặt phẳng Bit
Loại hình mặt này phù hợp với các hình thành đá cứng đến rất cứng và mài mòn trong các ứng dụng với áp suất không khí cao.
Chọn hình dạng nút carbide:
1- Nút mái vòm/vòng
2. Parabolic/Half-Ballistic Buttons
3Nút đạn đạo.
4Nút sắc.
5. Nút phẳng

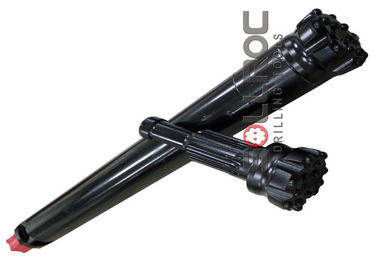

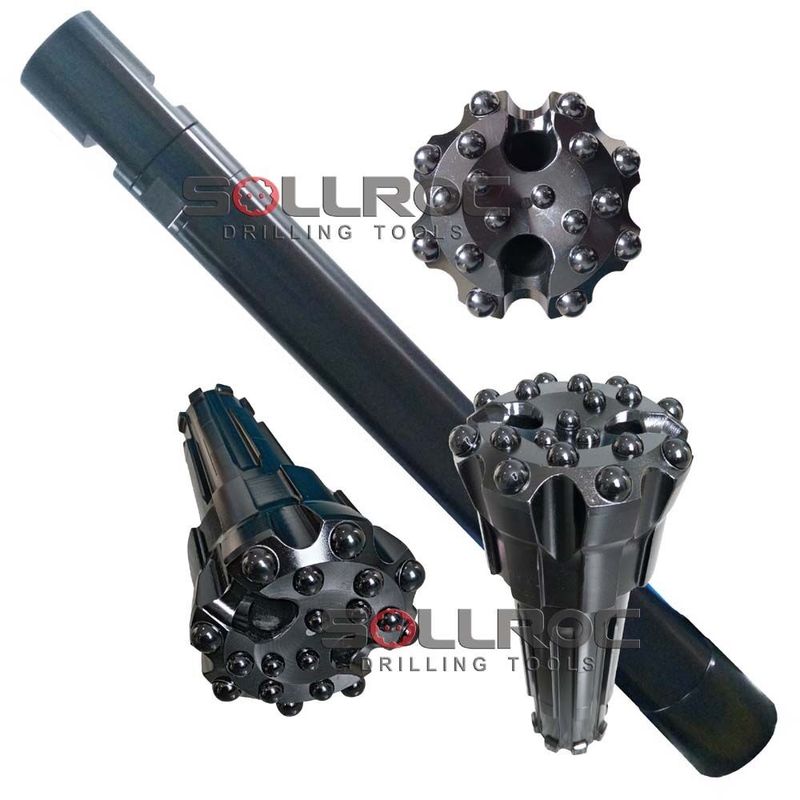

Hình ảnh sản phẩm
